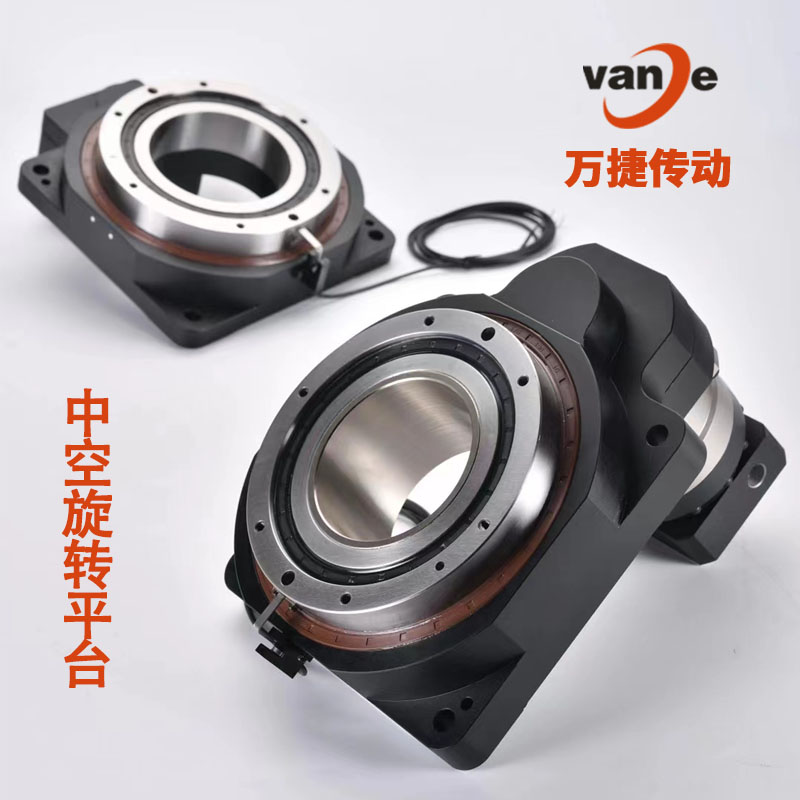

产品名称：高精度定位中空旋转平台

产品型号：ZTC130-10-14-50-70-M4

产品简介：什么是中空旋转平台？

   中空旋转平台是一种全新的旋转负载装置。它集高传动效率、高精度、高刚性、高性价比与一身，综合了伺服马达、凸轮分割器和DD马达的优势，充分在这些产品之间取得一种平衡。

   相比起其他同类传动定位产品，它既能满足伺服马达不能做到的一一对载重的直接负荷，又能弥补分割器无法任意角度定位的不足一一实现对任意角度的定位，精度上还能媲美DD马达，但成本又比DD马达低廉很多。搭配伺服马达来使用，完全能满足您对圆周定位控制的要求。

1、中空结构

中空旋转平台的转盘为中空结构，伺服电机连接在侧边，方便冶具中的气管、电线安装。

2、高刚性

中空旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承 受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的5倍以上。

3、高旋转精度

ZCTZ系列伺服旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，再次对转盘的外径，端面进行磨削（标准级为精车），保证转盘的同轴度，平行度等形位公差。

4、高重复定位精度

中空旋转平台采用单级螺旋齿轮减速方式来增大输出扭矩，齿轮精度等级达5级以下，加之灵活的调隙机构，通过改变两齿轮中心距的方式来控制侧隙，使得中空旋转平台的空回极小，重复定位精度在5弧秒以下。旋转平台同心度 ≦0.01，旋转平台平行度≦0.02。

5、马达任意配置

中空旋转平台通过定制法兰及输入轴孔的方式灵活变换接口尺寸大小，适合连接任意品牌的伺服电机、步进电机。

优点

1、直接连结：简易设计提升信赖性。

2、大口径中空旋转平台：简洁的配线及配管。

3、定位精准高。

4、短时间定位：可在短时间内实现惯性负载的定位。

5、简单原点回归：省却设计与零件采购的麻烦

应用范围

1、数控分度装置；

2、机械手关节；

3、机床第四加工轴；

4、雷达；

5、自动化生产线。

1、产线自动化改造中旋转工作台；

2、激光打标或者雕刻机中的旋转夹头；

3、精密对位机构中的旋转轴；

4、轻载机械手关节；

5、高精密齿轮直驱；

6、高精度，高转矩，高刚性，使用方便，配合高性能闭环步进电机；
